產品分類
聯系我們
- 濟寧市天獅涂料有限公司
- 地址:山東濟寧魚臺東外環路開發
- 手機：15264777878
- 電話：0537 - 6213420
- 傳真：0537 - 6087788
- 郵箱：410888310@qq.com
- 網址：http://www.e8i7n.cn/

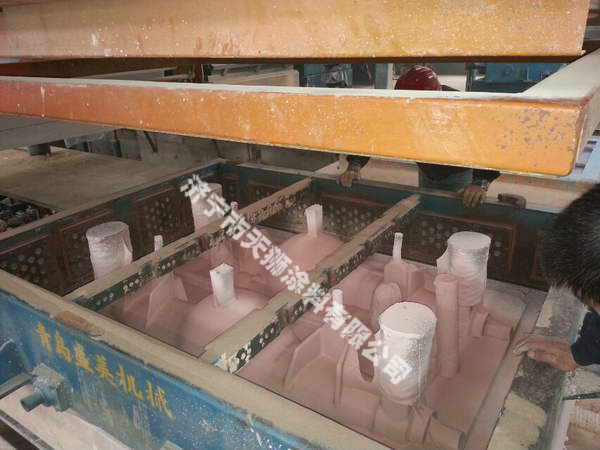

消失模涂料耐火骨料的種類特性與應用
消失模涂料耐火骨料的種類特性與應用
消失模涂料涂除比較常用于涂料的8種耐火骨料及新、少、貴的3種骨料以外，在我國資源比較豐富的骨料還有：長石粉、鈦鐵礦砂粉、莫來石粉、黏土質耐火熟料、高嶺土熟料粉、耐火磚粉、滑石熟料粉、硅藻土粉、消失模涂料珠光粉和硅線石類粉料(硅線石、紅柱石、藍晶石等)以及碳質粉料(炭黑、焦炭粉、煙囪灰、煤粉等)近20種。
1．長石粉
消失模涂料長石是一種含堿性金屬氧化物(K20、Na20)的鋁硅酸鹽，其熔點隨所含金屬氧化物不同而變化。作為一種商品，由于礦產質量差異大，性能難趨穩定，故不宜單一采用，只宜作為消失模涂料骨料的助熔劑或為獲得某種特殊性能的復合骨料調節劑。
2．鈦鐵礦砂粉
鈦鐵礦砂主要成分是Ti02和FeO，含Ti02>90％。用鈦鐵礦砂粉作鉻錳氮硅鋼鑄件涂料可獲得良好效果。
3．耐火熟料粉
耐火熟料粉指經1100～1300℃焙燒過的硬質黏土。廢舊耐火磚粉也可列入耐火熟料粉范疇，其主要礦物成分是莫來石(3Ah 03·2Si02)，經焙燒后為多孔性材料，密度僅1．45～1．69／cm3。成分波動較大。好的耐火磚粉可取代鋁礬土，但不宜單獨使用，因其密度低，致使涂層疏松，涂料漿液在攪拌時稍有膨脹感。請特別注意：這種耐火熟料粉在市場上往往冒充鋁礬土或莫來石等。
4．高嶺土熟料粉
高嶺土熟料可視為莫來石同質異構礦產，分子式可表示為：mAlz03·mSi02，熔點1800"C，中性，密度3．1～3．59／cm3，線脹系數4．5×10～，熱導率1．60。煅燒過的高嶺土涂料骨料，其性能不亞于鋁礬土。
5．莫來石粉
消失模涂料莫來石是一系列由鋁硅酸鹽組成的礦物的統稱，分子式為3A12 03·2Si02。天然莫來石稀少，市場供應的莫來石通常用燒結法或電熔法等人工合成，其密度3．10～3．209／cm3，是優質的耐火骨料，具有膨脹均勻、熱穩定性好、荷重軟化點高、高溫蠕變值小、抗化學腐蝕性好等特點，耐火度高(1800℃時仍很穩定)。商品莫來石粉有高純電熔莫來石、普通電熔莫來石、鋁礬土礦精燒莫來石和輕燒莫來石，購用時應注意識別真假優劣。
6．硅藻石粉
硅藻土是一種硅質巖石，以無定形的Si02為載體，消失模涂料含有少量的A12 03、Fe203、Cao、M90及有機雜質，密度1．0～2．29／cm3，分子式可表示為Si02(Fe2 03，CaO，MgO，～z 03)。硅藻土為多孔、輕質、軟質耐火材料，由統稱為硅藻的單細胞藻類死亡(1萬～2萬年)之后的硅酸鹽遺骸形成。優質的硅藻土呈淺白色，其中Si02含量≥70％。因密度小，故不單獨使用，常與消失模涂料骨料混合用于鋁鎂合金鑄件涂料，其隔熱性和透氣性良好，干燥時間也相應較短。硅藻土粉單獨使用效果不好，因其密度過低而微孔過多。
- 上一篇內容: 消失模涂料提供的保護作用與膜厚度成正比
- 下一篇內容: 消失模涂料成形原理表面粗糙度也較低
