產(chǎn)品分類(lèi)
聯(lián)系我們
- 濟(jì)寧市天獅涂料有限公司
- 地址:山東濟(jì)寧魚(yú)臺(tái)東外環(huán)路開(kāi)發(fā)
- 手機(jī)：15264777878
- 電話：0537 - 6213420
- 傳真：0537 - 6087788
- 郵箱：410888310@qq.com
- 網(wǎng)址：http://www.e8i7n.cn/
消失模涂料懸浮劑天然產(chǎn)的鈣膨潤(rùn)土
消失模涂料懸浮劑天然產(chǎn)的鈣膨潤(rùn)土

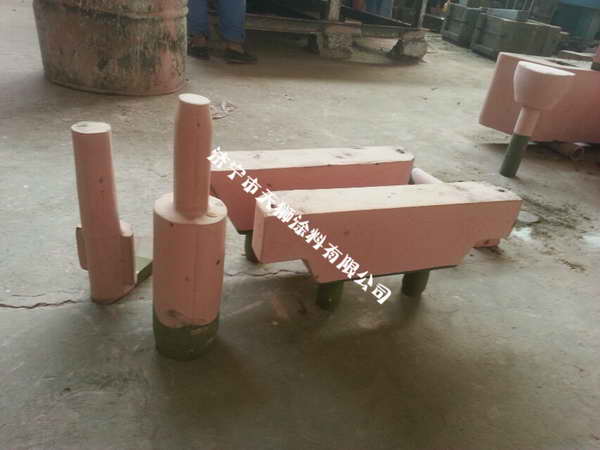

消失模涂料懸浮劑用來(lái)防止耐火填科的沉淀及裁體對(duì)型、芯砂的過(guò)分穆透。消失模涂料懸浮劑還可以使涂料具有所要求的流變學(xué)性能。涂料中使用的耐火填科一般密度都比裁濃(水或酒精)的密度大很多，故料中必須使用消失模涂料懸浮劑才能便耐火填科懸浮在載液中并保持均勻地彌散狀態(tài)。消失模涂料懸浮劑的選擇要根據(jù)液體裁體種類(lèi)和耐火填料的不同而不同。
消失模涂料常用的消失模涂料懸浮劑有：影洞土、凹凸棒土、較甲基纖維素鈉(ch4C)、。海藻酸鈉、聚丙稀酞胺等。
醇基涂料常用的消失模涂料懸浮劑有：有機(jī)影潤(rùn)土、鈉基形潤(rùn)土、鏗基膨潤(rùn)土、凹凸棒土、聚乙烯醉紹丁醛(PvB)、sN消失模涂料懸浮劑等．
現(xiàn)在分別介紹一些常用的消失模涂料懸浮劑如下。
膨潤(rùn)土是消失模涂料中最常用的消失模涂料懸浮劑，在醇基涂料中也可采用。國(guó)內(nèi)外都認(rèn)為彤潤(rùn)土是一種良好的消失模涂料懸浮劑。膨潤(rùn)土是以蒙脫石為主要礦物的鉆土，其顆粒質(zhì)點(diǎn)很小(可以小于0．lym)，被于0．lym)，被水濕潤(rùn)后水分不僅吸附在其顆粒表面，還要進(jìn)入它的品層之間形成肢體質(zhì)點(diǎn)．裁液變?yōu)橹w溶液。膨潤(rùn)土質(zhì)點(diǎn)在膠體溶液中形成空間網(wǎng)狀結(jié)構(gòu)，使膨潤(rùn)土漿具有屈服值，耐火填科穎檢質(zhì)點(diǎn)不易下沉。膨潤(rùn)土按吸附陽(yáng)離子的不同分為鈉膨潤(rùn)土、鈣形潤(rùn)土等。鈉膨潤(rùn)土吸水膨脹能力比鈣膨潤(rùn)土高．配制涂料時(shí)最好采用鈉膨潤(rùn)土。
天然產(chǎn)的鈣膨潤(rùn)土可通過(guò)離于交換處理便其鈣離子為鈉離子所取代，稱(chēng)為形潤(rùn)土的活化處理。一般采用在鈣膨潤(rùn)土中加堿碳酸鈉)的辦法來(lái)進(jìn)行活化處理，大多數(shù)鈣膨涸土的最佳加堿量為5—7％．應(yīng)在配制涂料前預(yù)先對(duì)膨潤(rùn)土進(jìn)行活化處理。可以先調(diào)制膨潤(rùn)土漿，加堿后攪拌均勻，放置兩、三天后再用，才能使活化反應(yīng)充分．清華大學(xué)研究表明膨潤(rùn)土不論鈣質(zhì)或納質(zhì)都需加堿處理才能表現(xiàn)出最大屈服值．納質(zhì)膨潤(rùn)土的最佳加堿量為3％左右。
普通鈉質(zhì)膨潤(rùn)土在酒精溶液中不產(chǎn)生明顯的膨脹現(xiàn)象，不能直接用作酵基涂料的消失模涂料懸浮劑�？梢韵仁光c質(zhì)膨潤(rùn)土在水中溶脹，再加入酒精中，這樣制成的涂料懸浮性較好，m1懸浮性一艙可達(dá)85—90％。這種醇基鈉質(zhì)膨潤(rùn)土涂料的優(yōu)點(diǎn)是價(jià)格低、容易制備，缺點(diǎn)是裁體酒精很快地深深滲入型、芯內(nèi)，涂料刷痕顯著并且對(duì)型、芯基體強(qiáng)度破壞較大。醉基涂料最好的消失模涂料懸浮劑為有機(jī)膨潤(rùn)土．將在后面介紹。
- 上一篇內(nèi)容: 消失模涂料提供的保護(hù)作用與膜厚度成正比
- 下一篇內(nèi)容: 消失模涂料耐火硅質(zhì)沉積巖絕熱性好
