產品分類
聯系我們
- 濟寧市天獅涂料有限公司
- 地址:山東濟寧魚臺東外環路開發
- 手機：15264777878
- 電話：0537 - 6213420
- 傳真：0537 - 6087788
- 郵箱：410888310@qq.com
- 網址：http://www.e8i7n.cn/
消失模涂料的粘結劑分子排列有規律
消失模涂料的粘結劑分子排列有規律
表9-19中序號鑄鐵消失模涂料，這種消失模涂料改善鑄造車間環境上有很大作用，但由于這種消失模涂料沒有強加任何粘結劑和附加劑。這種徐科在塑科薄膜上附著強度非常低。由于1號涂科使用滑石粉，2號消失模涂料使用黑石墨粉，這兩種固體潤滑劑對塑科薄膜的附著力是很小的。
一般消失模涂料中都應加一定量的粘結劑。塑料薄膜屑極性很小的物質，分子排列有規律，加之在生產過程中使用脫模劑。故在其表面難以附著涂科，同時消失模涂料在塑料薄膜上沒有滲透性，因此需選擇與塑料薄膜具有較好親合力的粘結劑，使消失模涂料能很好地與塑料薄膜聯結起來。
表9-19中3號消失模涂料中加人了松香與酒精混合液，這種酒精混合液能較好池粘附在薄膜上。
表9-19中4號消失模涂料中不但加入了酚醛樹脂作為粘結劑、而且加入活性劑[亞℃）作為消失模涂料的滲透列。使消失模涂料粘結強度高，而且性能適宜。
鑄鐵法用消失模涂料（表9-19中5號消失模涂料）在北京某廠v法生產線上進行了生產驗證。表明各項技術指標完全符合要求，鑄件表面光潔。
消失模消失模涂料中一股是采用熱塑性薄膜，常用乙烯醋酸乙烯共聚體薄膜（EvA）。它具有成型性好、熱塑應力小、低溫性能好、發氣量小、無毒等優點。表9-20中消失模涂料加入酚醛樹脂、松香、活性劑等粘結劑和附加劑是為了增加消失模涂料對塑料薄膜的附著力。

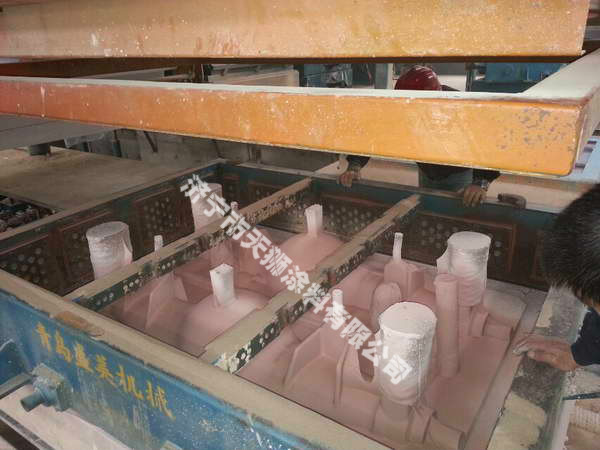

表9-20持鋼V法消失模涂料中的1、3t 4號消失模涂料在某機械廠V法生產線上得到應用。該廠原來不用消失模涂料、鑄件表面租糙。一些厚大鑄件如軸承蓋、泥漿系蓋等鑄件，在冒口部位出現嚴重的二次氧化烷結坑。不但影響了表面質量、而且給清理工作造成極大困難。缺陷產生的主要原因是由于澆注時薄膜燒失，真空度下降過、過快，霸出松散砂而造成的，因此解決v法生產中鑄件存在的上述缺陷，除進一步改善薄膜性能外，最有效的辦法是使用消失模涂料。經生產驗證這些消失模涂料懸浮性好。對塑料薄膜附著力大，干燥速度快，抗粘砂性強，明顯的降低了鑄件表面租糙度，鑄件表面質量接近或相當于焙模精鑄件水平。
- 上一篇內容: 消失模涂料提供的保護作用與膜厚度成正比
- 下一篇內容: 消失模涂料易浮性的耐熱合金鋼管
