產(chǎn)品分類
聯(lián)系我們
- 濟寧市天獅涂料有限公司
- 地址:山東濟寧魚臺東外環(huán)路開發(fā)
- 手機：15264777878
- 電話：0537 - 6213420
- 傳真：0537 - 6087788
- 郵箱：410888310@qq.com
- 網(wǎng)址：http://www.e8i7n.cn/
消失模涂料提高泡沫模組剛性
消失模涂料提高泡沫模組剛性

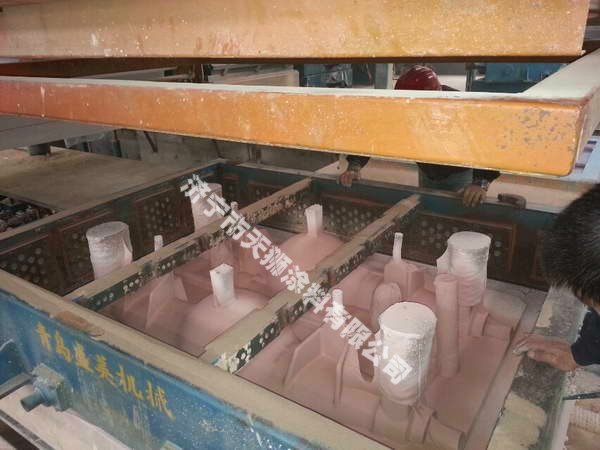

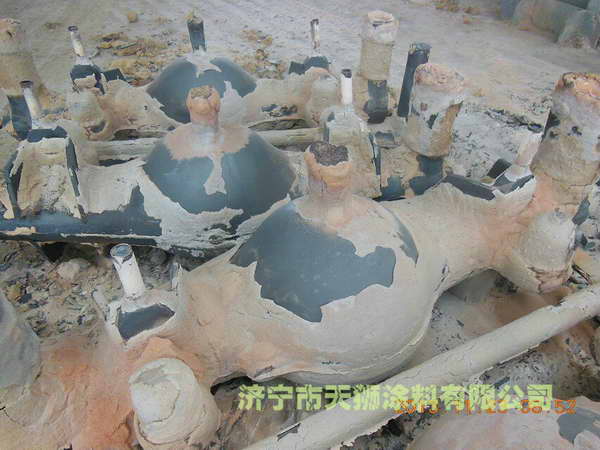

目前，消失模涂料的應(yīng)用日益廣泛。涂料質(zhì)量是消失模涂料工藝的要素之一。涂料的作用是提高泡沫模組的剛性；使模組氣化產(chǎn)物迅速逸出；使金屬液與干砂隔離，從而獲得表面光潔的鑄件。發(fā)達國家的消失模涂料技術(shù)已相當成熟，鑄造廠商一般采用商品涂料。國內(nèi)對消失模涂料研究起步較晚，目前該種涂料質(zhì)量與國外相比，尚有一定差距，而進口涂料價格昂貴。根據(jù)生產(chǎn)需要，本文研制了一種性能優(yōu)良而成本較低的水基鑄鐵用消失模涂料，并將研究結(jié)果與美國阿什蘭德化學(xué)公司(Ashland)的涂料進行了對比。
1 涂料組成
消失模涂料一般由耐火填料、載液、黏結(jié)劑、懸浮劑和助劑組成。
1．1 耐火填料
鑄造用消失模涂料除了能防止黏砂外，還必須有足夠的透氣性。消失模鑄件易出現(xiàn)縐皮缺陷，其主要成因是模樣不完全分解的液化產(chǎn)物未能全部透過涂層或被涂層吸收，而積聚在鑄件表面。為此應(yīng)采用粒度較粗(180～240目)的淺色耐火填料，而不宜使用石墨填料。我們對美國阿什蘭德化學(xué)公司消失模涂料X射線衍射分析得知，該涂料主要由高嶺石、鋁礬土和云母組成。根據(jù)國內(nèi)和我省非金屬礦產(chǎn)資源情況，我們決定使用地開石(與高嶺石化學(xué)成分相同而晶胞堆壘方式不同)、鋁礬土和石英粉三種耐火填料進行試驗。表1所列為三種耐火材料的理化性質(zhì)。
1．2 載液
載液可以是水或乙醇。目前醇基涂料用于消失模還存在一些問題，主要是這種涂料在料模上不能點火燃燒，需烘干或風(fēng)干；涂層的干強度難以提高，醇基涂料不易實現(xiàn)浸涂或涂；成本較高，不如水基涂料安全。因此，我們選用水作載液。模樣刷涂料后風(fēng)干4～12h或在烘干室烘干，烘干溫度50±5 6C。
1．3黏結(jié)劑
黏結(jié)劑除了能賦予涂料強度和涂掛性、懸浮性外，還必須克服聚苯乙烯模樣表面的憎水作用，使涂層牢固地黏附于模樣表面，在空氣中不易被氧化，不與模樣喪阿發(fā)生化學(xué)反應(yīng)，常用的低溫黏結(jié)劑有糊精、亞硫酸紙漿廢液、羧甲基纖維素(即CMC)、聚乙烯醇、聚醋酸乙烯乳液等；高溫黏結(jié)劑有水玻璃、硅溶膠、磷酸鹽等。硅溶膠和聚醋酸乙烯乳液三種黏結(jié)劑。這三種黏結(jié)劑均具有水溶性，表2～表；所列為它-門的技術(shù)規(guī)格。
- 上一篇內(nèi)容: 消失模涂料工藝復(fù)制原始泡沫模樣狀態(tài)
- 下一篇內(nèi)容: 消失模涂料及造型工藝
