- 濟(jì)寧市天獅涂料有限公司
- 地址:山東濟(jì)寧魚臺(tái)東外環(huán)路開發(fā)
- 手機(jī)：15264777878
- 電話：0537 - 6213420
- 傳真：0537 - 6087788
- 郵箱：410888310@qq.com
- 網(wǎng)址：http://www.e8i7n.cn/

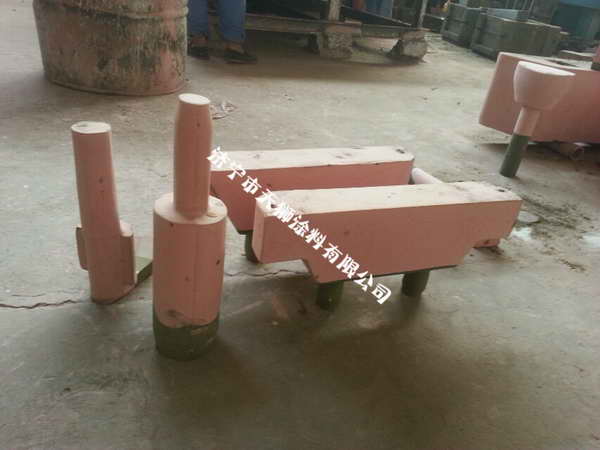

與砂型鑄造消失模涂料涂層不同，消失模消失模涂料涂層既能隔離金屬液使其不粘砂，又能保證泡沫模熱解的氣態(tài)和液態(tài)產(chǎn)物能通過消失模涂料涂層排出。因此配制消失模涂料應(yīng)確保其具有以下主要性能：
1)涂掛性。所謂涂掛性是指觸變性、屈服點(diǎn)、粘度、流平性，滴淌性等諸多工藝性能的綜合。生產(chǎn)上，把泡沫模浸入低速攪拌中的涂料中，再提起泡沫模，觀察消失模涂料涂層表面是否平整，是否均勻，是否達(dá)到消失模涂料涂層厚度，是否有流淌，直觀迅速地判斷涂淌性能之好壞。若浸掛一次，消失模涂料涂層厚約0．4～0．6mm，不流淌，表面平整，拐角處少堆積，極少滴淌，則涂料涂掛性就好。為減少涂料涂掛滴淌，以保證消失模涂料涂層厚度均勻，應(yīng)采用較高性能的流變助劑，確保較高的低剪切粘度，這對(duì)于復(fù)雜內(nèi)腔的鑄件尤為重要。
2)常溫和高溫強(qiáng)度。常溫強(qiáng)度是指涂料烘干后需承受加砂充填和造型震實(shí)時(shí)，耐干砂沖刷和摩擦的能力，通常以手搓消失模涂料涂層不掉粉為宜。常溫強(qiáng)度主要由涂料中的無機(jī)類黏結(jié)劑(如膨潤土)、有機(jī)膠、硅溶膠和懸浮劑等起作用。高溫強(qiáng)度是指在高溫金屬液的作用下，消失模涂料涂層具有抗沖蝕、抗開裂和抗粘砂的能力。涂料的高溫強(qiáng)度主要由無機(jī)鹽類高溫膠(如磷酸鹽和硫酸鹽)、硅酸鹽類高溫膠(如磷酸二氫鋁、硫酸鋁、硅溶膠等)以及粘土類如凹凸棒土等提供保證。
3)消失模涂料涂層透氣性和吸附能力。消失模涂料涂層透氣性是指在高溫金屬液的作用下，泡沫模裂解產(chǎn)生的氣體在高溫下通過消失模涂料涂層排出。涂料高溫透氣性主要取決于骨料粒度和粒度集中程度以及骨料本身的性質(zhì)，如鋁礬土中常有貫穿性通孔，透氣性會(huì)好些。耐火粉料顆粒較粗(粒度多為200號(hào)篩)，其透氣性良好，若適當(dāng)添加一定比例的鋁礬土粉，可進(jìn)一步提高涂料透氣性和吸附液態(tài)裂解產(chǎn)物的能力：當(dāng)然消失模涂料涂層透氣性還和涂料中有機(jī)黏結(jié)劑和增稠劑的加入量有關(guān)，因?yàn)橛袡C(jī)物燒失后即形成氣體通道。由于消失模涂料涂層的高溫透氣性和吸附能力很難測定，生產(chǎn)中可以在同等澆注條件下比較不同涂料的相同泡沫模樣，即澆速快的試樣其消失模涂料涂層透氣性和吸附能力就好，否則就差。
消失模涂料涂層越厚，其透氣性越差。但生產(chǎn)上發(fā)現(xiàn)硅酸鋁涂料消失模涂料涂層厚度的成倍增加，澆注速度并未很快降低．而且厚涂料也能澆出好鑄件。其原因是硅酸鋁涂料與泡沫模裂解液體產(chǎn)物浸潤良好，吸附能力強(qiáng)，使部分泡沫材料在汽化之前以液態(tài)形式被吸附或被擠出消失模涂料涂層。例如，鑄鐵件剮從砂箱中倒出時(shí)，鑄件消失模涂料涂層常呈灰黑色，砂也逐漸變黑，說明泡沫液態(tài)產(chǎn)物被吸附到涂料中。
- 上一篇內(nèi)容: 消失模涂料及造型工藝作用優(yōu)良
- 下一篇內(nèi)容: 消失模涂料關(guān)鍵技術(shù)之一重要作用
