產(chǎn)品分類
聯(lián)系我們
- 濟(jì)寧市天獅涂料有限公司
- 地址:山東濟(jì)寧魚臺(tái)東外環(huán)路開發(fā)
- 手機(jī)：15264777878
- 電話：0537 - 6213420
- 傳真：0537 - 6087788
- 郵箱：410888310@qq.com
- 網(wǎng)址：http://www.e8i7n.cn/
消失模涂料涂料的主要組成部分耐火骨料
消失模涂料涂料的主要組成部分耐火骨料

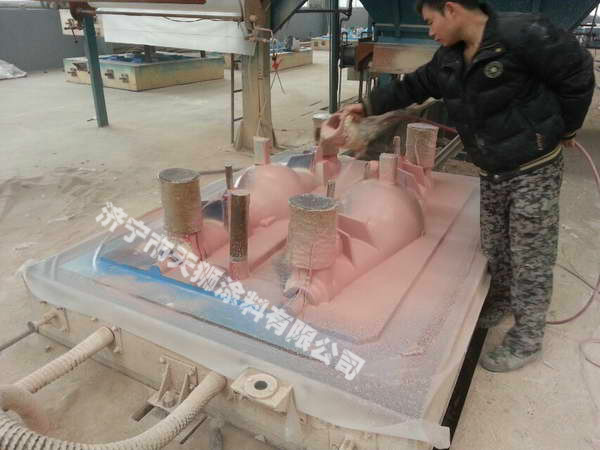

消失模涂料鑄造技術(shù)作為21世紀(jì)的綠色鑄造技術(shù)得到了廣泛應(yīng)用,但在生產(chǎn)中鑄件往往容易出現(xiàn)粘砂、氣孔、皺皮等缺陷,而這些缺陷在很大程度上歸因于涂料。
本文采用單因素試驗(yàn)法和正交試驗(yàn)法對(duì)涂料的主要組成部分耐火骨料、粘結(jié)劑和懸浮劑進(jìn)行了系統(tǒng)研究,利用ZNN-D6旋轉(zhuǎn)粘度計(jì)、STZ-A直讀式透氣性測(cè)定儀、SZFL智能發(fā)氣性測(cè)試儀等儀器對(duì)涂料的性能進(jìn)行了檢測(cè),得出一組性能優(yōu)良、價(jià)格適中、操作方便的消失模高強(qiáng)涂料配方及工藝。在耐火骨料選擇確定方面,考慮到單一骨料耐火度高、不易燒結(jié),本次實(shí)驗(yàn)主要對(duì)鋁礬土和石英粉、鋁礬土和云母兩種骨料配比以及鋁礬土、消失模涂料石英粉和云母三種骨料配比進(jìn)行了研究。通過實(shí)驗(yàn)發(fā)現(xiàn),三種骨料的綜合性能較好,確定了耐火骨料的配比為鋁礬土80%、石英粉10%、云母10%。
在粘結(jié)劑選擇確定方面,消失模涂料復(fù)合粘結(jié)劑的使用對(duì)改善涂料強(qiáng)度等性能有顯著影響,因此本次實(shí)驗(yàn)中選用淀粉、硅溶膠和六偏磷酸鈉作為復(fù)合粘結(jié)劑。消失模涂料通過對(duì)涂料強(qiáng)度、透氣性、懸浮性、流平性進(jìn)行研究,確定了淀粉的加入量為2%,硅溶膠加入量為3%~5%,六偏磷酸鈉加入量為1.5%~2.5%。在懸浮劑選擇確定方面,采用CMC和鈉基膨潤土作為復(fù)合懸浮劑來改善涂料的懸浮性,通過檢測(cè)CMC、鈉基膨潤土加入量的改變對(duì)涂料強(qiáng)度、懸浮性、發(fā)氣性的影響,確定了CMC加入量為1.5%~2.5%,鈉基膨潤土加入量為2%~3%。
- 上一篇內(nèi)容: 消失模涂料充型能力與流動(dòng)性
- 下一篇內(nèi)容: 消失模涂料制備工藝性能及使用效果
