產品分類
聯系我們
- 濟寧市天獅涂料有限公司
- 地址:山東濟寧魚臺東外環路開發
- 手機：15264777878
- 電話：0537 - 6213420
- 傳真：0537 - 6087788
- 郵箱：410888310@qq.com
- 網址：http://www.e8i7n.cn/

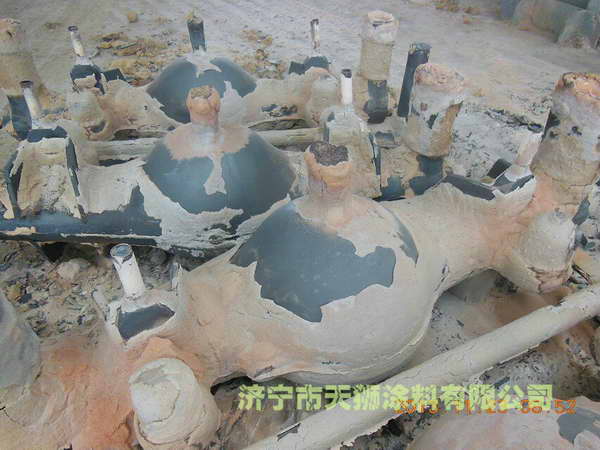

消失模涂料主要因素是成分和制備方法
消失模涂料主要因素是成分和制備方法
消失模涂料間的延長而逐漸降低，并逐漸趨向于一個常數，停止剪切后，又隨著時間的延長而逐步恢復。這一過程能賦予涂層以流平(涂層厚度均勻)和與模樣表面結合的機會，同時又使涂料不過分流淌。因此提高涂料的觸變性可以改善其流平性和與模樣表面的粘附性，減少浸涂時的阻力和涂料流淌。
狀態持續時間，圖3—21 涂料的觸變性曲線
對消失模涂料流變性的要求還與涂敷方法有關，生產中大多采用浸涂和淋涂相結合的辦法，僅個別部位采用刷涂法。浸涂時對涂料施加剪切，這時要求涂料有較好的剪切稀釋效應，流動性，施涂方便，能在模樣上流布均勻。從涂料槽中取出模組后又要求粘度較快增長，不致因流淌過多而達不到必要的厚度。
消失模涂料決定涂料流變性的主要因素是成分和制備方法。涂料配方是滿足涂料流變性要求的基本條件，最終流變性取決于主要組成物綜合作用的結果，其中涂料的粒度組成影響更大。
經高度粉碎的粉料粒子表面晶格畸變并呈非晶化，有較高的表面能，不論是固態或在液體介質中都不會是單個分散狀態存在，而是形成一定結構。平均粒度愈小結構愈強。為使懸浮液流動必須破壞這一結構，此即形成涂料屈服值的原因。試驗生產中可用小于10弘m的細粉作為調節流變性的附加材料。
消失模涂料粉料粒度及其分布相近時，粒形就顯得重要了，球形或多角形粒子，涂料流動性優良。鋁礬土和粘土質熟料硬度較低，經粉碎后其粒形較圓整，用之配制的涂料流動性、工藝性好。
消失模涂料涂料組成相同時，不同的制備方法其流，變性也各異。其中以膠磨和球磨法為好，；粉料和粘結劑等組成物間能充分相互潤濕，卷入氣泡少，并且懸浮性、涂敷性也相對優良。
消失模涂料測試認為影響觸變性的最大因素是粘結劑和懸浮劑。他在涂料中使用硅溶膠作為粘結劑，測得其對觸變性影響很大，原因
- 上一篇內容: 消失模涂料涂料滲入涂層排出型腔
- 下一篇內容: 消失模涂料涂料的主要組成
