- 濟(jì)寧市天獅涂料有限公司
- 地址:山東濟(jì)寧魚臺(tái)東外環(huán)路開發(fā)
- 手機(jī)：15264777878
- 電話：0537 - 6213420
- 傳真：0537 - 6087788
- 郵箱：410888310@qq.com
- 網(wǎng)址：http://www.e8i7n.cn/
消失模涂料條帶的幾何尺寸精度,使條帶不同部位的冷卻速度相同,得到均勻組織。
單輥法條帶的冷卻速度一般可達(dá)105~10K/s,其大小主要依賴于條帶的厚度(與厚度成反比),此外,也與噴口至輥輪面的距離,金屬液與輪面接觸的好壞(有否氣層、雜質(zhì)等)及其與輪面的潤(rùn)濕性等有關(guān)5.2.2.3束流表層急冷法此法是用激光束、電子束或離子束對(duì)金屬表面進(jìn)行快速熔凝。最常用的是激光快速熔凝。它是以很高能量密度(約為10W/cm2)的激光束在極短的時(shí)間(10-3~10-12s)內(nèi),將金屬表面極薄的一層快速熔化(甚至氣化)隨后借助尚處于冷態(tài)的金屬基體的自淬火作用,使已熔化的薄層快速凝固。由于熔化層與基體緊密結(jié)合在一起,界面換熱系統(tǒng)趨于無(wú)窮大,其冷卻速度很大,一般可達(dá)105~10°K/s。激光快速熔凝大致可分為如下兩類:
(1)只改變組織結(jié)構(gòu),不改變成分,如激光表面上釉。當(dāng)冷卻速度足夠大時(shí),還可在表面形成數(shù)十微米的非晶層(2)既改變組織結(jié)構(gòu),又改變成分。如在基體表面涂覆一層合金元素,再用高能激光作熱源,將表面涂層熔化,使合金元素進(jìn)入基體表面,從而實(shí)現(xiàn)表面合金化;或者在基體表面噴涂某種特殊性能的材料,再用激光熔結(jié)在基體表面;還可采用離子滲入后用激光快速熔凝。

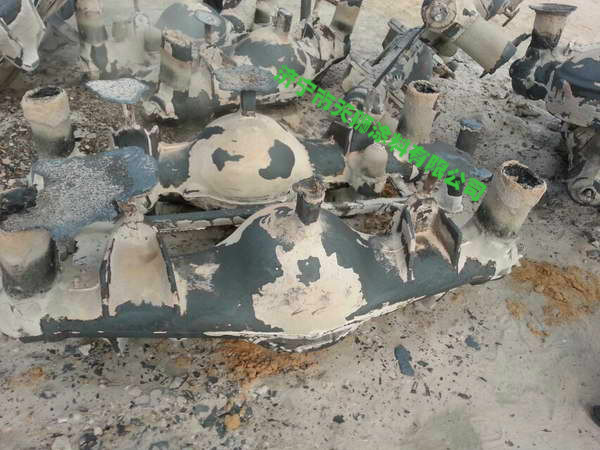

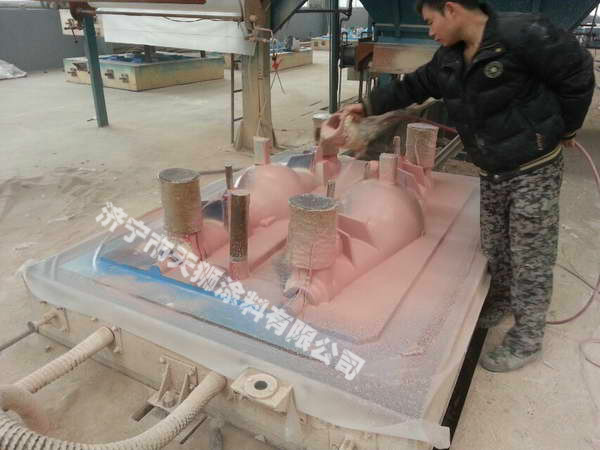

這些方法都能改變表面層的成分和組織5.3消失模涂料消失模涂料( Expendale Pattern Casting,簡(jiǎn)稱EPC)又稱實(shí)型鑄造、氣化模鑄造,是60年代出現(xiàn)的一項(xiàng)新技術(shù)。它采用泡沫聚苯乙烯模代替木�；蚪饘倌＿M(jìn)行造型,造型后不用起模。澆注時(shí),塑料模在高溫金屬液的作用下迅速燃燒和氣化,金屬液取代了塑料模原來(lái)的位置,凝固后成為鑄件該法出現(xiàn)之初是采用有粘結(jié)劑的型砂造型。1962年,美國(guó)人M.C. Flemings用無(wú)粘結(jié)劑的干砂進(jìn)行造型獲得成功。此后,特別是80年代后發(fā)展很快,美、英、德、法、意、日等先進(jìn)工業(yè)化國(guó)家先后建成一條條高度機(jī)械化、自動(dòng)化的消失模涂料生產(chǎn)線,生產(chǎn)鋁合金進(jìn)氣管、缸體、缸蓋和鑄鐵排氣管、缸體、曲軸、輪轂、剎車盤等鑄件,使它在汽車(特別是轎車)、機(jī)械等行業(yè)中占有相當(dāng)重要的地位�，F(xiàn)今鑄造同行所稱的消失模涂料(EPC)法,通常是指采用泡沫塑料模結(jié)合抽真空和干砂技術(shù)的第三代(物理)造型法。
53.1消失模涂料的特點(diǎn)及應(yīng)用EPC法采用遇液態(tài)金屬即氣化的泡沫塑料模造型,鑄型無(wú)分型面,不用起模,不用砂芯,采用無(wú)水分、無(wú)粘結(jié)劑和附加物的干砂造型,在負(fù)壓下使鑄型獲得強(qiáng)度并進(jìn)行澆注,這有別于常規(guī)的砂型鑄造方法,有其獨(dú)特的優(yōu)越性(1)它是一種近乎無(wú)余量的精密成型技術(shù),鑄件尺寸精度高,表面粗糙度低,接近熔模鑄造的水平(2)鑄件重量減輕,切削加工量減少。
- 上一篇內(nèi)容: 消失模涂料需良好工藝性和良好的涂掛
- 下一篇內(nèi)容: 消失模涂料涂掛涂料及干燥與普通砂型鑄造一樣
