產(chǎn)品分類
聯(lián)系我們
- 濟(jì)寧市天獅涂料有限公司
- 地址:山東濟(jì)寧魚臺(tái)東外環(huán)路開發(fā)
- 手機(jī)：15264777878
- 電話：0537 - 6213420
- 傳真：0537 - 6087788
- 郵箱：410888310@qq.com
- 網(wǎng)址：http://www.e8i7n.cn/

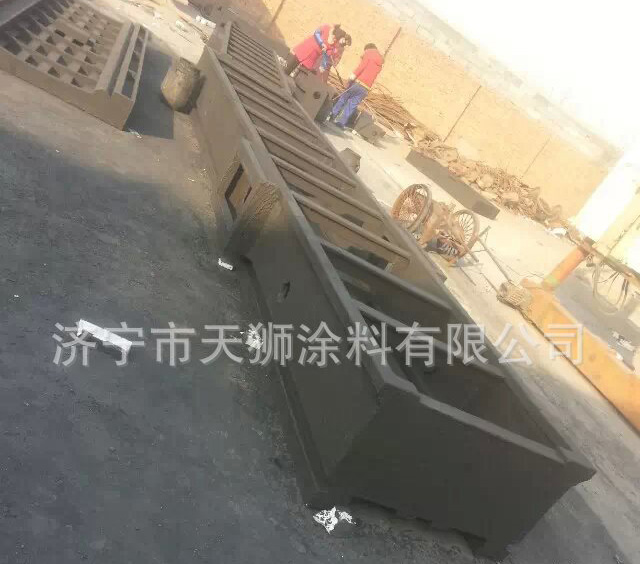

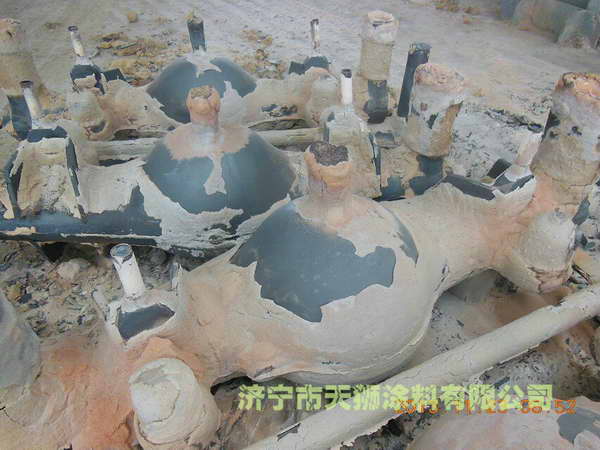

消失模涂料鑄型后澆注涂料層加厚
消失模涂料鑄型后澆注涂料層加厚
消失模涂料的涂料層加厚，不易點(diǎn)燃，在澆注時(shí)發(fā)生的氣體也多，對(duì)鑄件不利。因此，粘結(jié)劑的加入量應(yīng)控制在6—10％的范圍內(nèi)。
采用以汽油為溶劑、以松香為粘結(jié)劑時(shí)，松香應(yīng)該用一級(jí)黃色透明的，因?yàn)樗上阍谄椭腥芙馑俣群苈|(zhì)量差的松香，很難溶解。用酒精力溶劑時(shí)，松香質(zhì)量要求即可降低，即使是2—3級(jí)的松香，亦能溶解。一般酒精松香涂料的強(qiáng)度較差，加入少量的粘土或糊精，可以提高其強(qiáng)度，但不宜過(guò)多，以免影響涂料的燃燒和蒸發(fā)。
快干涂料在消失模涂料過(guò)程中，由于酒精、汽油等溶劑的揮發(fā)，使涂料的濃度增加，噴刷困難，揮發(fā)速度愈快，這種現(xiàn)象也愈嚴(yán)重。所以需要經(jīng)常加入配好的溶劑，并用噴霧器噴涂。
消失模涂料使用涂料時(shí)很重要的一個(gè)問(wèn)題，是涂料層的厚度。如果涂料層厚度不夠，扎高溫液體金屬的沖刷，漲壓和砂型本身的塑性變形等作用下，涂料就不可能保持完整的隔離層，而影響它起鑄型保護(hù)層的作用。
消失模涂料快干涂料的涂料層厚度在0．8一l毫米之間較為合適，過(guò)厚的涂料層不但噴刪不易，而且很容易剝落。
消失模涂料快干涂料在噴刷到鑄型表面之后，可以自然晾干，也可以點(diǎn)火燃燒干燥，·但應(yīng)注意不能用噴燈火直接烘烤，以免涂料層起泡脫皮。同時(shí)噴刷之后應(yīng)盡快點(diǎn)燃，使硬脂酸、石蠟等物質(zhì)重新均勻分布在石英粉或鎂砂粉細(xì)粉之表面，增加涂料之表面強(qiáng)度。噴剛之后停留時(shí)間過(guò)長(zhǎng)，涂料表面吸收了空氣中之水分，不易點(diǎn)燃。
快干涂料易于燃燒，在噴刷過(guò)程中，應(yīng)注意安全。圖29是卷?yè)P(yáng)帆用法蘭鹽。它是采用表18序號(hào)l配方的水玻璃砂快千涂料，消失模涂料鑄型后澆注。
- 上一篇內(nèi)容: 消失模涂料涂料的作用及對(duì)其性能的要求
- 下一篇內(nèi)容: 消失模涂料應(yīng)保證金屬液平穩(wěn)充型
