產(chǎn)品分類
聯(lián)系我們
- 濟(jì)寧市天獅涂料有限公司
- 地址:山東濟(jì)寧魚臺東外環(huán)路開發(fā)
- 手機(jī)：15264777878
- 電話：0537 - 6213420
- 傳真：0537 - 6087788
- 郵箱：410888310@qq.com
- 網(wǎng)址：http://www.e8i7n.cn/
消失模涂料鑄鐵及其制備方法
消失模涂料鑄鐵及其制備方法
1、本發(fā)明涉及涂料技術(shù)領(lǐng)域，具體為一種消失模涂料鑄鐵及其制備方法。
背景技術(shù)

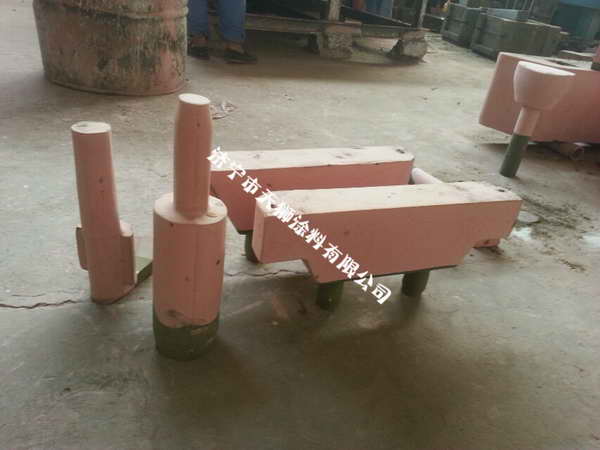

2、消失模涂料鑄鐵是將與鑄件尺寸形狀相似的石蠟或泡沫模型粘結(jié)組合成模型簇，刷涂耐火涂料并烘干后，埋在干石英砂中振動造型，在負(fù)壓下澆注，使模型氣化，液體金屬占據(jù)模型位置，凝固冷卻后形成鑄件的新型鑄造方法。
3、涂料是消失模涂料鑄鐵能否成功地用于生產(chǎn)的三大關(guān)鍵工藝因素之一，它是保證鑄件表面質(zhì)量和防止出現(xiàn)各種缺陷的關(guān)鍵措施。涂料的性質(zhì)不僅影響模樣的氣化和氣體的遷移，而且與鑄件表面質(zhì)量、表面缺陷、鑄件精度乃至鑄件內(nèi)在質(zhì)量等都密切相關(guān)。
4、普通鑄造涂料密度較大，涂覆過程中涂料容易造成模型變形或造成模型表面內(nèi)陷，造成鑄件精度較低，為此，我們推出了一種消失模涂料鑄鐵及其制備方法。
發(fā)明內(nèi)容
5、本發(fā)明的目的就是為了彌補(bǔ)現(xiàn)有技術(shù)的不足，提供了一種消失模涂料鑄鐵及其制備方法，它具有涂料不會造成的模型變形或造成模型表面內(nèi)陷優(yōu)點(diǎn)，解決了現(xiàn)有涂覆過程中涂料容易造成模型變形或造成模型表面內(nèi)陷，造成鑄件精度較低的問題。
6、本發(fā)明為解決上述技術(shù)問題，提供如下技術(shù)方案：一種消失模涂料鑄鐵，其配方以質(zhì)量份數(shù)計(jì)包含以下組分：石英砂18-42份、水20-48份、鋁礬土15-35份、膨潤土0 .5-1 .5份、凹土5-9份、白膠乳1-3份、消泡劑1-3份和表面活性劑0 .3-1份。
7、進(jìn)一步的，其配方以質(zhì)量份數(shù)計(jì)包含以下組分：石英砂25-42份、水25-48份、鋁礬土25-35份、膨潤土0 .8-1 .5份、凹土7-9份、白膠乳2-3份、消泡劑2-3份和表面活性劑0 .6-1份。
8、進(jìn)一步的，其配方以質(zhì)量份數(shù)計(jì)包含以下組分：石英砂42份、水48份、鋁礬土35份、膨潤土1 .5份、凹土9份、白膠乳3份、消泡劑3份和表面活性劑1份。
9、進(jìn)一步的，其制備方法如以下步驟：
10、S1，首先取20-48份水投入攪拌機(jī)內(nèi)部；11、S2，然后依次投入凹土5-9份、白乳膠1-3份、鋁礬土15-35份攪拌8-15分鐘，得到混合物A，放置十二小時后待用；12、S3，然后將石英砂18-42份、膨潤土0 .5-1 .5份混合均勻后緩慢加入攪拌后待用的混合物A中，混
合物A的攪拌速度為600-800r/min，加料完成后繼續(xù)攪拌一小時；13、S4，最后加入消泡劑1-3份和表面活性劑0 .3-1份，再次攪拌十五分鐘后即可得到消失模涂料鑄鐵。
14、進(jìn)一步的，所述步驟S2中的鋁礬土需要在進(jìn)行攪拌前對其進(jìn)行粉碎研磨，粉碎研磨時間不少于二十分鐘。
15、通過采用上述技術(shù)方案，鋁礬土熟料耐火度高達(dá)1780℃，具有化學(xué)穩(wěn)定性強(qiáng)和物理性能良好的優(yōu)點(diǎn)。
16、進(jìn)一步的，所述鋁礬土在通過粉碎研磨后中添加有研磨后的珍珠巖，所述珍珠巖與鋁礬土按照1:5的比例進(jìn)行混合。
17、通過采用上述技術(shù)方案，通過添加珍珠巖提高了涂料的防火與吸音能力，且其本身無毒無味提高了涂料的適用性。
18、進(jìn)一步的，所述步驟S3前需要向攪拌機(jī)投入苯丙乳液，所述苯丙乳液的份數(shù)控制在2-4份。
19、通過采用上述技術(shù)方案，苯丙乳液膠乳粘度低，有利于攪拌傳熱，聚合速率快，同時產(chǎn)物分子量高，聚合可以在較低的溫度下進(jìn)行。
20、進(jìn)一步的，所述步驟S3后需要向攪拌機(jī)投入海泡石，所述海泡石的份數(shù)控制在3-7份。
21、通過采用上述技術(shù)方案，具有優(yōu)良的耐水性、耐堿性和觸變性，使粉體在水中不會膨脹，但易分散，一經(jīng)攪拌很快就能高度分散，形成具有一定粘度的懸浮體，這種懸浮體有很好的懸浮穩(wěn)定性，配入白乳膠后，有利于提高涂料的抗分層沁水和儲存穩(wěn)定性。
22、與現(xiàn)有技術(shù)相比，該消失模涂料鑄鐵具備如下有益效果：
23、1、本發(fā)明通過添加鋁礬土熟料耐火度高達(dá)1780℃，具有化學(xué)穩(wěn)定性強(qiáng)和物理性能良好的優(yōu)點(diǎn)，通過添加珍珠巖提高了涂料的防火與吸音能力，且其本身無毒無味提高了涂料的適用性，通過添加苯丙乳液膠乳粘度低，有利于攪拌傳熱，聚合速率快，同時產(chǎn)物分子
量高，聚合可以在較低的溫度下進(jìn)行。
24、2、本發(fā)明通過添加海泡石具有優(yōu)良的耐水性、耐堿性和觸變性，使粉體在水中不會膨脹，但易分散，一經(jīng)攪拌很快就能高度分散，形成具有一定粘度的懸浮體，這種懸浮體有很好的懸浮穩(wěn)定性，配入白乳膠后，有利于提高涂料的抗分層沁水和儲存穩(wěn)定性。
- 上一篇內(nèi)容: 消失模涂料透氣性測試及其分析
- 下一篇內(nèi)容: 消失模涂料鑄耐熱鋼一種EPC
